| 產品類別： | 强声扩音警报系统 |
| 名稱： | MTC-600CG/1200CG/2400CG無線控制方案 |
| name： | HPS-8002CG,8004CG,8008CG High Power Siren (Wireless Control) |
| 瀏覽次數： | 15648 |
|
MTC-600CG/1200CG/2400CG無線大功率擴音警報器廣泛應用于大面積場所緊急報警和廣播。應對各種自然災害和突發事件,可執行 空襲,預先,解除,災情(標準防空警調),消防,治安,救護,緊急,汽笛,斷續 十種警調,實時喊話擴音,廣播,迅速有效的傳達警報信號。適用于工廠,油田,礦區,港口,水電站,部隊,監獄,學校,農村等企業單位,組織機構和民用場所。
最新研發帶GSM無線模塊版本,利用手機信號(2G)實現遠程控制。通過普通手機或定制電腦軟件操作,可對單臺或同時對不同地點多臺設備進行警報操作,也可通過手機對單臺設備一對一實時喊話擴音。該無線操作功能不受操作地點和報警地點距離及地形的限制,即在有手機信號覆蓋的地方即可實現遠程控制。
本產品具有聲壓強高,清晰洪亮,傳播距離遠,覆蓋范圍廣的特點。隨配超大功率喇叭,單臺最大聲壓達137分貝,最遠有效距離達1.3公里,具備高強度耐沖擊,防水防塵,耐高低溫,抗腐蝕等特性,安裝簡便,適應各種室內外復雜工作環境。
配備手持話筒除喊話外,也可實時錄音和放音。配備USB/SD接口,可播放MP3音頻。提供MIC,AUX,LINE OUT音頻輸入輸出接口,方便連接各種音頻設備。
專利ZL201020522870.2,ZL201030282705.X/CE認證EC.1282.0S130823.WME2124
技術參數:
喇叭主機安裝說明：
1,將喇叭大筒后端方形法蘭頭套入喇叭主體,用內六角扳手將螺栓均勻扭緊。隨配兩只支架固定于主體底部兩側,通過地腳螺栓將支架固定于水泥地面,墻面,或其他支架底座。分水平安裝支架和垂直安裝支架兩種,用戶根據安裝需求選擇。

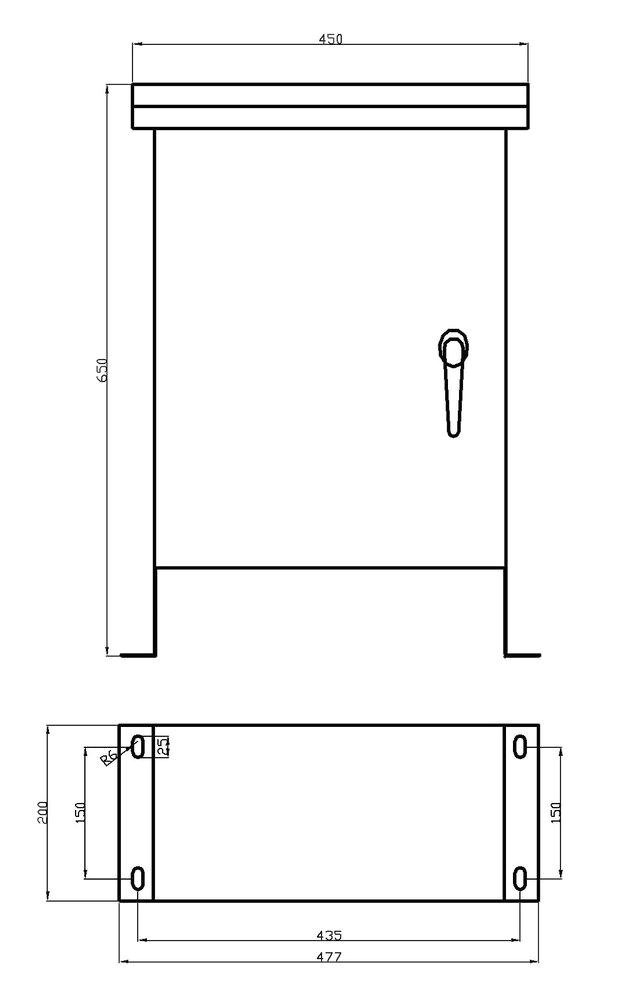

2,主機機柜四個支腳用M10地腳螺栓固定(如固定于墻面或立桿支腳取消)。機柜安裝尺寸圖如下：
3,將功放控制主機背部喇叭輸出端子分別和各臺喇叭輸入引線連接起來,每路輸出端子接兩根多股銅芯線(或一根內含兩根多股銅芯線),注意避免兩根線觸碰造成短路。根據實際需要選擇喇叭連接線規格。為減少聲音損耗,選用多股銅線截面積應隨長度增加而相應增大。為保證最佳音效,連接線長度不宜超過1000米。以下為喇叭連線長度和多股銅線截面積配置參考。
主機操作連接說明：
1,電源開關采用C45空氣開關更有效的起到了輸入電源的保護作用。當開關閉合工作時上方指示燈亮。
2,總音量調節旋鈕,順時針旋轉音量增大。
3,警調按鈕
按此按鈕觸發報警。如再按此按鈕可手動關閉報警。
4,警調開關量控制接口
本機提供開關量觸點信號接口,通過通斷信號原理觸發和關閉警調,方便連接各類外接按鈕,繼電器和其他外部控制設備,實現遠距離多地點觸發警報。如有多個按鈕控制同一警調,采取并聯方式。
5,手持話筒
按住話筒側面按鍵擴音喊話。
6,錄音放音
按下錄音鍵,對話筒喊話開始錄音,最長20秒。按放音鍵循環播放錄音內容。再次錄音覆蓋先前錄音內容。

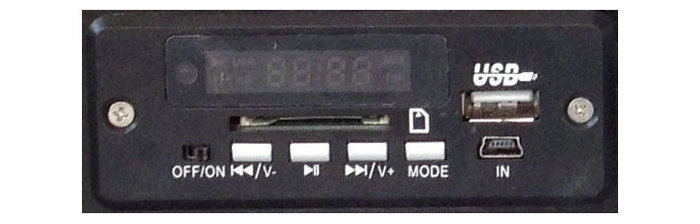

7,USB/SD音頻播放器
控制面板上‘OFF/ON’撥到ON檔,開啟播放器。按‘MODE’切換U盤和SD卡。將U盤或SD卡插入,播放器自動搜索并播放U盤或SD卡中MP3音頻。按‘?II’播放或暫停。按‘??I’‘I??’前后選擇曲目。
8,音頻輸入/輸出
提供1路麥克輸入（6.35mm,單通道）,2路音頻輸入接口(蓮花頭,單通道),1路音頻輸出接口(蓮花頭,單通道)方便連接外部音頻輸入設備,如電腦,MP3播放器等。
9,喇叭輸出
連接大功率喇叭接線柱。標注‘I,II,III,IV’分別代表第1至第4接線組（每組2個螺絲接線柱）,分別接駁第1至第4臺喇叭。注意避免每個喇叭兩根線分別錯接不同接線組。
10,喇叭輸出保險絲,規格5×20mm,5A保險絲管。隨配備用保險絲。
11,喇叭工作指示燈,喇叭鳴叫時對應指示燈閃亮。
12,GSM模塊SIM卡安裝蓋
13,SIM卡號碼鎖定按鈕
GSM無線控制安裝及操作說明
最新研發GSM無線控制功能，利用手機信號(2G)實現遠程控制。通過無線控制器或普通手機，即可對單臺或同時對不同地點多臺設備進行報警操作，也可通過手機對單臺設備進行實時喊話擴音。該無線操作功能不受操作地點和報警地點距離及地形的限制，即在有手機信號覆蓋的地方即可實現遠程控制。本無線控制方式分為GSM控制器(配合電腦軟件)控制和手機控制兩種。
1,安裝步驟
請準備兩張手機SIM卡，確保卡中有話費。
A.主機SIM卡安裝。打開主機面板上SIM卡安裝蓋，即可看到GSM模塊及SIM卡插槽。輕推左側推桿，取出插槽。將裝有SIM卡插槽裝回GSM模塊。將安裝蓋裝回。

B.無線控制器SIM卡安裝。打開無線控制器底部蓋板，插入手機SIM卡(2G)，通過USB連接線和PC電腦連接。
2,無線控制號碼鎖定
如下圖示，本功能可鎖定2個號碼控制本系統，除此之外的其他號碼都不能向本擴音系統發送指令，避免了誤操作風險。
存儲鎖定第1號碼步驟：
1.將第1號碼SIM卡插入主機無線模塊；
2.按住存儲1 按鍵；
3.呼入第一號碼，指示燈D1亮。過5秒鐘D3亮；
4.先松開儲存1按鍵，電話掛機，再按記憶按鍵一下。第1號碼已經成功存入模塊中。
存儲鎖定第2號碼步驟：
1.將第2號碼SIM卡插入主機無線模塊；
2.按住存儲2按鍵；
3.呼入第2號碼，指示燈D2亮。過5秒鐘D3亮；
4.先松開儲存2按鍵，電話掛機，再按記憶按鍵一下。第2號碼已經成功存入模塊中。
建議第1號碼用于手機控制，第2號碼用于無線控制器。如要更換號碼，安裝以上步驟操作即可替換。

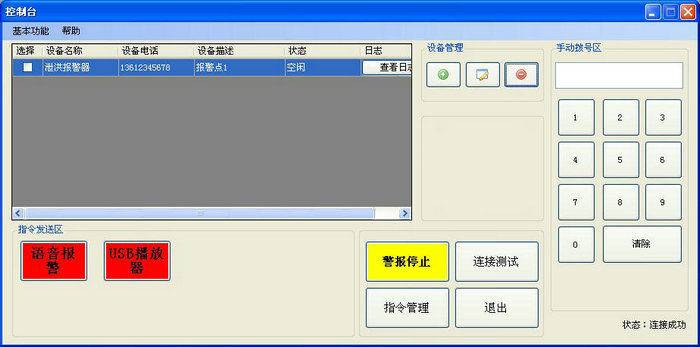

3,無線控制軟件
本設備配有專業的控制軟件，可對不同地點多臺警報設備進行操作，顯示設備運行狀態，查詢歷史操作記錄。界面簡潔，操作方便。
5,通過手機操作
通過手機發送短息到對應號碼，實現報警的開啟和關閉。具體短信代碼和對應指令如下：
通過手機直接撥打警報器對應號碼，可實現一對一語音喊話擴音。
裝箱清單：
MTC系列大功率擴音警報器 功放控制主機(AC220V,功率視具體型號,不銹鋼機柜) 1臺;
STORM-7300大功率喇叭 (300W,含發音主體,大筒,支架,數量視具體型號);
MTC-GSM 無線控制器 1臺;
